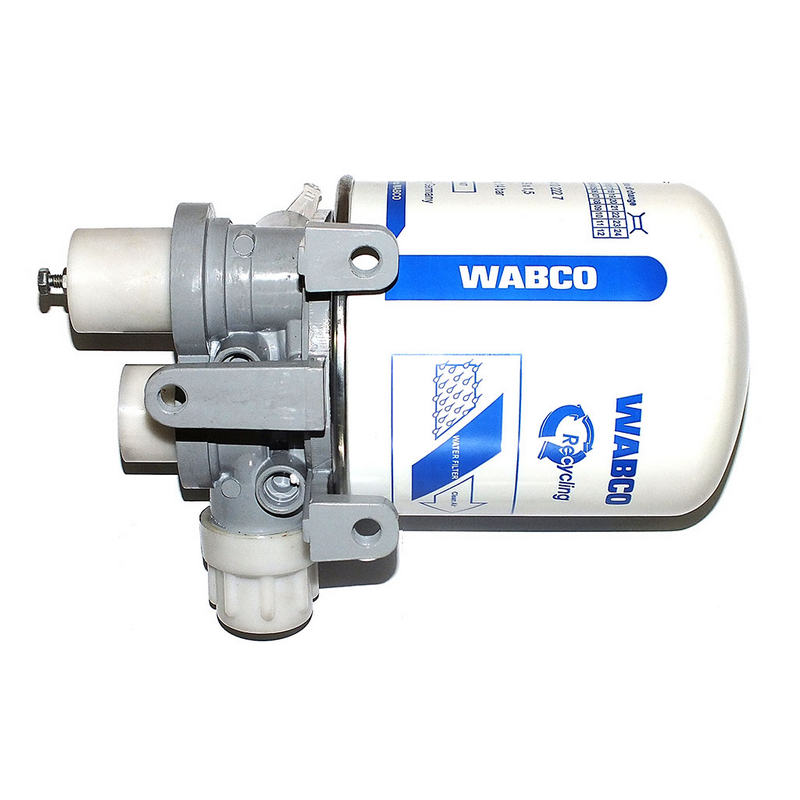

Регулятор тиску з адсорбером, картридж (Полтава 16.3512010-10) КАМАЗ, МАЗ 8043.3512010 (64221)

Регулятор тиску з адсорбером, картридж (Полтава 16.3512010-10) КАМАЗ, МАЗ 8043.3512010 (64221)

Регулятор тиску з адсорбером, картридж (Полтава 16.3512010-10) КАМАЗ, МАЗ 8043.3512010 (64221)

2 626.98 грн.

( є в наявності )

Код товару :

130566

Артикул:

8043.3512010 (64221)

ТН ЗЕД:

8481

Одиниця виміру:

шт.

Кратність продажів:

1

Гарантія (місяців):

0

Інформація про доставку
Доставка кур'єром Автокомпоненти Автек
Безкоштовна доставка по Україні замовлень на суму від 3000 грн.
Самовивіз з відділень поштових операторів

Делівері, Кат Карго, Нова пошта, САТ, Укрпошта

Відправимо 07 листопада

  • Опис
  • Характеристики
  • Аналоги
  • 8043.3512010 (КАМАЗ)
  • 100.3512010 (РААЗ)
  • 432 410 104 0 (WABCO)
  • 11.3512010-10 (ПААЗ)
  • Поставляється на конвеєр КАМАЗ, МАЗ, КРАЗ
  • Регулятор тиску з адсорбером 8043.35.12.010
  • Призначення:
  • призначений для встановлення у пневмосистемі вантажних автомобілів, автобусів, тролейбусів. Регулятор забезпечує осушення повітря, що нагнітається компресором в пневмосистему транспортного засобу, та підтримування тиску в системі від 0,65 до 0,8 МПа. Може застосовуватись для автомобілів МАЗ, КамАЗ, МЗКТ, ГАЗ, УралАЗ і т.д. Регулятор оснащений електропідігрівом випускного вікна.
  • Опис роботи:
  • стиснене повітря з нагнітального трубопроводу компресора підводиться до висновку 1 і далі в порожнину А, послідовно проходить через фільтри 17 і 3, цеалітовий адсорбер 18 і потрапляє в порожнину Б. Паралельно стиснене повітря з порожнини А подається на запобіжний клапан 11. У порожнині Б очищений осушене стиснене повітря віджимає зворотний клапан 6, проходить в порожнину і через висновок 21 в пневмосистему транспортного засобу. Паралельно з порожнини через канал Д стиснене повітря надходить в порожнину Г і далі в регенераційний ресивер (висновок 22). З порожнини через канал Е тиск стисненого повітря передається на слідчий поршень 7 і керуючий сферичний клапан 14. Деформаційно-силова характеристика пружини 8 слідкуючого поршня 7 підібрана таким чином, що при тиску в пневмосистемі транспортного засобу менше значення 0,8-0,05 МПа керуючий сферичний клапан 14 щільно притиснутий до сідла і тиск стисненого повітря не передається на поршень 13, пов'язаний тягою із запобіжним клапаном 11, який зусиллям пружини 10 притискається до свого сідла. При перевищенні тиску повітря в пневмосистемі транспортного засобу значення 0,8-0,05 МПа слідчий поршень 7 переміщається вправо, стискаючи пружину 8, і клапан 14 у міру зменшення попереднього стиснення пружини відходить від свого сідла разом зі слідчим поршнем 7, передаючи тиск стисненого повітря на поршень 13 запобіжного клапана 11
  • При цьому через тягу 12 передається додаткове зусилля запобіжному клапану 11, порушуючи рівновагу між тиском стисненого повітря порожнини і пружинної 10, в результаті чого запобіжний клапан 11 відкривається, повідомляючи порожнину А з атмосферою.
  • При цьому зворотний клапан 6 притискається до свого сідла, запобігаючи випуску стисненого повітря з пневмосистеми транспортного засобу в атмосферу. Одночасно очищене повітря з регенераційного ресивера (висновок 22) через порожнини Г і Б потрапляє в адсорбер знизу (відновлюючи адсорбуючу речовину), порожнину А і далі через розвантажувальний клапан 11 в атмосферу разом із зайвою вологою та забрудненнями.
  • Коли тиск стисненого повітря в пневмосистемі транспортного засобу знижується до значення 0,65+0,05 МПа слідчий поршень 7 під дією пружини 8 переміщається вліво і сферичний керуючий клапан 14 притискається до свого сідла, перекриваючи доступ стисненого повітря до поршня 13 запобіжного клапана . результаті пружина 10 підтискає запобіжний клапан 11 до сідла, ізолюючи порожнину від атмосфери.
  • При засміченні адсорбера передбачений перепускний клапан 16, який при різниці тисків порожнини А і Б від 0,20 до 0,25 МПа повідомляє зазначені порожнини. При цьому повітря від компресора надходить прямо до пневмосистеми транспортного засобу.
  • Мал. 1. Схема регулятора тиску з адсорбером.
  • 1,21,22 – висновки; 3 – прокладка-фільтр; 4 – ущільнення; 5 – корпус; 6 – зворотний клапан; 7 - стежить поршень; 8, 10 – пружини; 11 - запобіжний клапан; 12 - тяга; 13 – поршень; 14, 19 – сферичні клапани; 15 - блок нагріву; 16 – перепускний клапан; 17 - пінополіуретановий фільтр; 18 - цеалітовий адсорбер; 20 - пружина; А, Б, В, Г – порожнини; Д, Е, І – канали; Ж - атмосферний отвір.
  • Технічні характеристики
  • Найменування параметра або розміру
  • 8043.35.12.010 8043.35.12.010-20
  • Максимальний робочий тиск, МПа (кгс/см2) 1,35 (13,8)
  • Тиск включення, МПа (кгс/см2) 0,65+0,05 (6,6+0,5)
  • Тиск вимкнення, МПа (кгс/см2) 0,8.-0,05 (8,2-0,5)
  • Тиск спрацьовування запобіжного клапана, МПа (кгс/см2) від 1,0 (10,2) до 1

Вес,кг 1,8
Глубина,см 25
Ширина,см 10
Высота,см 10
Бренд артикул / код Товар Одиниця виміру Інфо Наявність Ціна, грн К-сть Замовлення
Пошук за артикулом (каталожним номером)
Автокомпонент Плюс 8043.3512010 (64221)
130566
Регулятор тиску з адсорбером, картридж (Полтава 16.3512010-10) КАМАЗ, МАЗ 8043.3512010 (64221)

Регулятор тиску з адсорбером, картридж (Полтава 16.3512010-10) КАМАЗ, МАЗ 8043.3512010 (64221)


_Standartnaya: 2224.50
Roznichnaya: 2626.98
MinimalnayaCena: 2180.04
_MinimalnayaBeznal: 2180.04
_MinimalnayaKassa: 2150.40
[60781] - [] [priority: 0] [Процент: ]


шт.
є 2 626.98
- +
В кошик
Производство Беларусь 8043.3512010 (64221)
70528

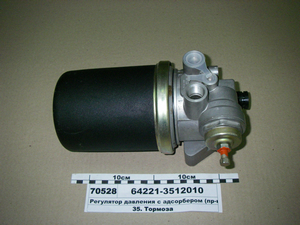

Регулятор тиску з адсорбером (Білорусь)
